门用铝型材的T5和T6有什么区别，能直接判断整门质量吗？

门用铝型材标注T5或T6，表示材料的热处理状态，不是门的质量等级。两者可能对应不同的强度要求，但不能只看数字大小，就认定一樘门更牢、更耐用。判断时应同时核对合金牌号、产品规格、适用标准和整门结构。

T5、T6说明的是哪种材料状态？

铝型材通常把牌号与状态组合标注，例如6063-T5。前面的6063用于识别合金，后面的T5表示加工后的状态。美国铝挤压协会AEC将6xxx系列列为以镁、硅为主要合金元素的可热处理强化合金，牌号与状态是两项不同信息。

按AEC对常见挤压材状态的说明，T5是从高温成形过程冷却后进行人工时效；T6是经过固溶热处理后进行人工时效。热处理改变材料状态，因此同一牌号在不同状态下的力学性能可以不同。T5不是“没有热处理”，T6也不是单独一种合金。

这些名称是状态定义，不宜机械理解成某一种固定设备路线。Hydro的EN AW-6060资料明确注明，相关T6性能可以通过挤压在线淬火获得。因此，不能仅凭有没有单独的再次加热工序，就给材料判定T5或T6；仍需依据生产控制和相应检验资料。

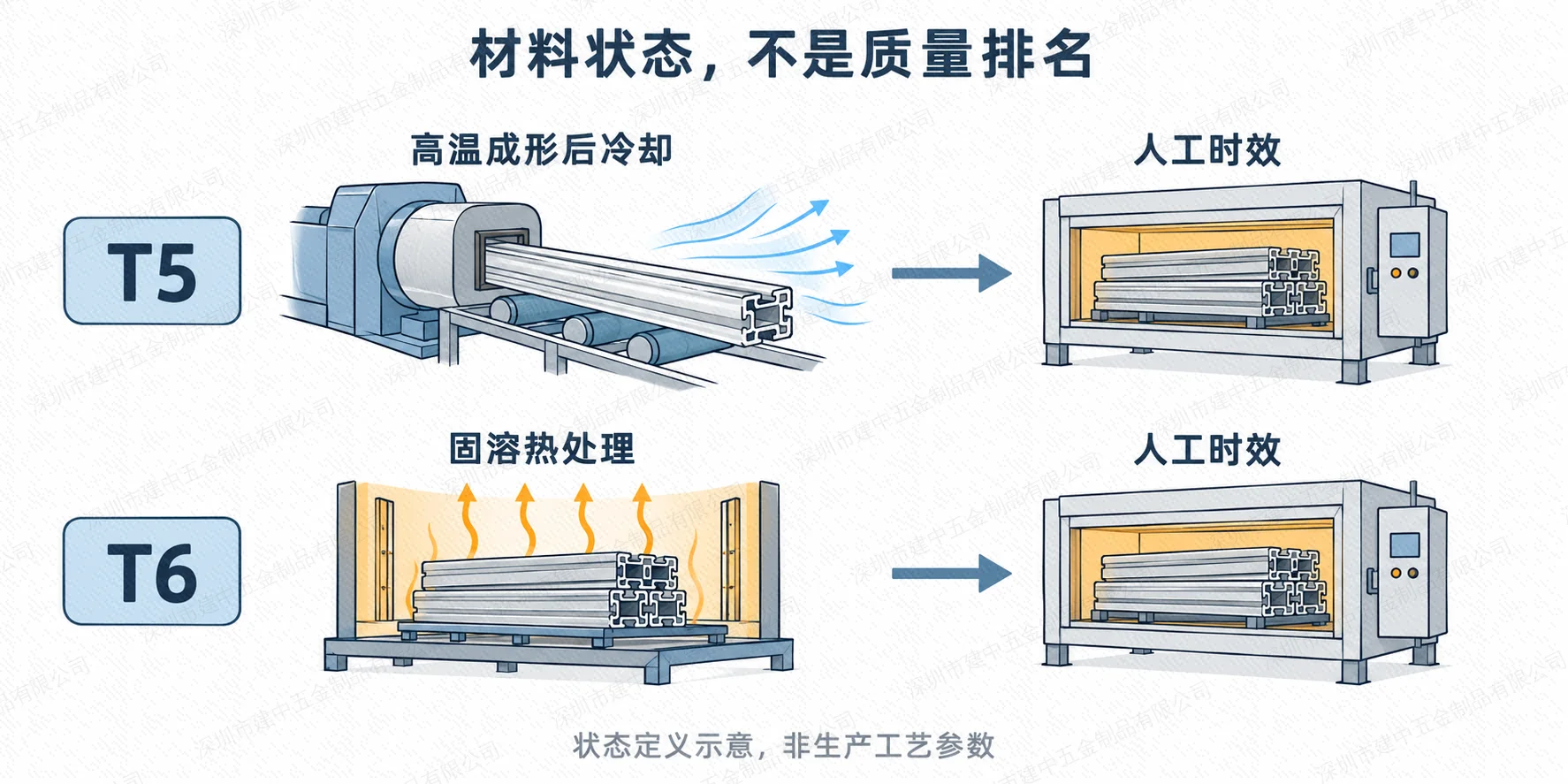

T5与T6的状态定义示意，并非唯一设备或工艺路线。相关T6性能也可通过挤压在线淬火获得，图示不能用作热处理操作参数。

比较强度，必须把牌号和规格放在同一行

以Hydro的EN AW-6060挤压型材技术表为例，在壁厚不大于5毫米的同一档范围内，T5的规定塑性延伸强度Rp0.2最低值为120MPa、抗拉强度Rm最低值为160MPa；T6相应列为150MPa和190MPa。这个例子表明，同一牌号、同一产品及厚度条件下，状态差异具有实际意义。

但这组数值来自该厂商2019年版资料所列的EN 755-2:2016口径，不是中国项目的统一采购或验收数值，更不是建中某款门的实测结果。换了牌号、产品形式、厚度范围或执行标准，就应重新核对，不能直接套用。

同时要分清最低保证值与典型值。技术表中的硬度等栏目可能标注为参考性典型值，不能不看注释，就把表中所有数字都当成每批产品的保证下限。

材料强度提高，为什么仍不能直接推算整门性能？

型材的材料试验与整门的受力、启闭表现不是同一个对象。门扇尺寸、截面形状与壁厚决定构件怎样承受作用，角部连接、铰链或承重轮及安装固定也参与传力。即使材料标记相同，两套门的这些条件不同，表现也可能不同。

因此，不能把一张型材力学性能表直接换算成整门抗风等级、允许门重或启闭寿命。设计选用T6时应落实相应材料要求；设计允许使用T5时，也不能仅凭数字较小就认定不合格。材料合格与整门满足使用要求，需要分别取得相应依据。

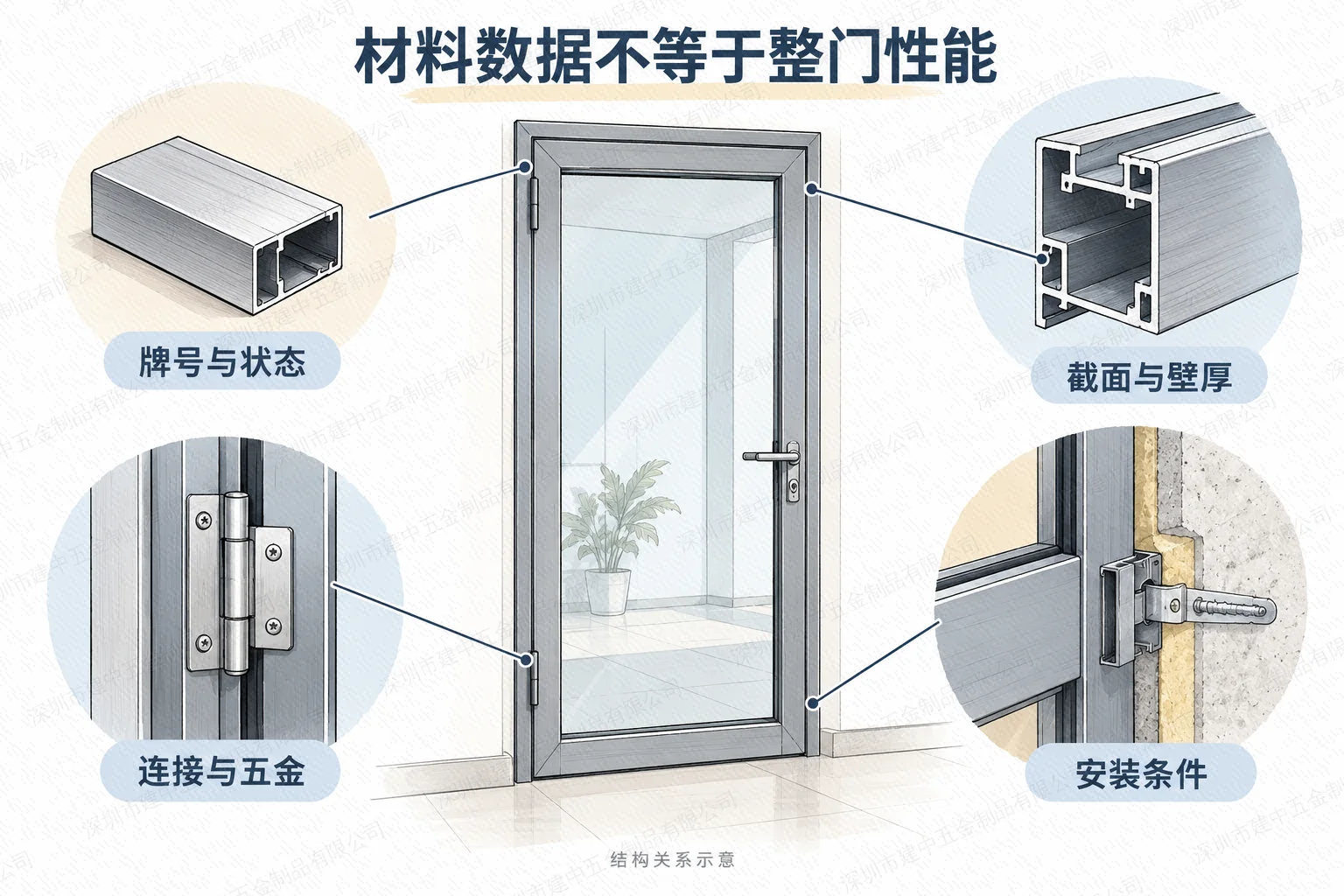

整门表现涉及材料、截面、连接五金及安装等条件，不能由一个热处理状态标记直接推算。

采购文件怎样写，才不会只剩一个T6？

确认门用型材时，应将完整牌号与状态、截面图、壁厚及尺寸公差、执行标准和检验要求对应起来；随后核对门体尺寸、连接五金与安装条件。供应商如果提出材料替换，应说明变更后的依据，而不是只说“状态更高，可以直接替代”。

对于已经安装的门，不能根据表面亮度、颜色或一次手感判断材料状态，更不应自行加热门框试图“升级”热处理。出现变形或启闭异常时，应由专业人员检查门体与连接，必要时核对原供货资料及检测结果。

T5与T6值得核对，但它们只回答材料状态这一部分问题。先把牌号、状态和检测口径读完整，再判断这套材料能否满足具体门的设计要求。

资料来源：Aluminum Extruders Council，Aluminum Extrusion Alloys & Tempers；Hydro，Technical datasheet—Extruded products，Alloy EN AW-6060，Rev.2，2019年1月；核对日期：2026年10月21日。插图为本次原创示意，不是生产工艺文件或施工图。
