镀锌钢板切口露出钢材，为什么仍可能受到保护？

镀锌钢板切开后，断面可能露出钢基体，但并不因此失去全部防腐作用。与切口相邻的锌层，在合适的接触和潮湿条件下，可以通过电化学作用保护一小段裸露钢材。不过，这种保护有范围，也会消耗锌；不能据此承诺任何切口都不会生锈，或取消产品规定的边缘处理。

门板、门框等部件采用预镀锌钢板加工时，会遇到这个问题。理解切口表现，要把“表面是否覆盖”“附近能否提供保护”和“使用环境怎样”分开看。

切口露钢，是加工顺序带来的结果

连续热镀锌钢板先在钢带表面形成锌层，再交给后续工序裁切、冲孔和成形。原来的两个大面已有镀层，新切出的断面却可能露出钢材。因此，一块板材的大面有锌，并不意味着后来产生的每个切口都重新镀过锌。

这与构件加工完成后再整体热浸镀锌的工艺不同。后者是在制成的构件表面形成镀层；若镀后又切割，新的断面仍需重新评估。两种工艺都可称为热镀锌，采购资料应进一步注明工艺，说明是在板材阶段镀锌，还是构件制成后镀锌，以及相应镀层要求。

锌层既隔离环境，也能在局部裸露处提供保护

完整锌层首先是一道屏障，减少钢材直接接触外部环境。切口打破了局部覆盖，但邻近锌层与钢基体仍有导电联系。当雨水、露水等在两者之间形成电解质通路时，锌优先发生腐蚀，钢处于受保护的一侧。这就是通常所说的牺牲性保护或阴极保护。

这里的“牺牲”指锌被消耗，并非锌层重新生成。部分锌的腐蚀产物还可能沉积在裸露区域，帮助减缓腐蚀；这也不等于恢复了原有金属镀层厚度。干燥时缺少持续的电解质通路，不能把这一作用理解成一圈始终开启、距离固定的防护范围。

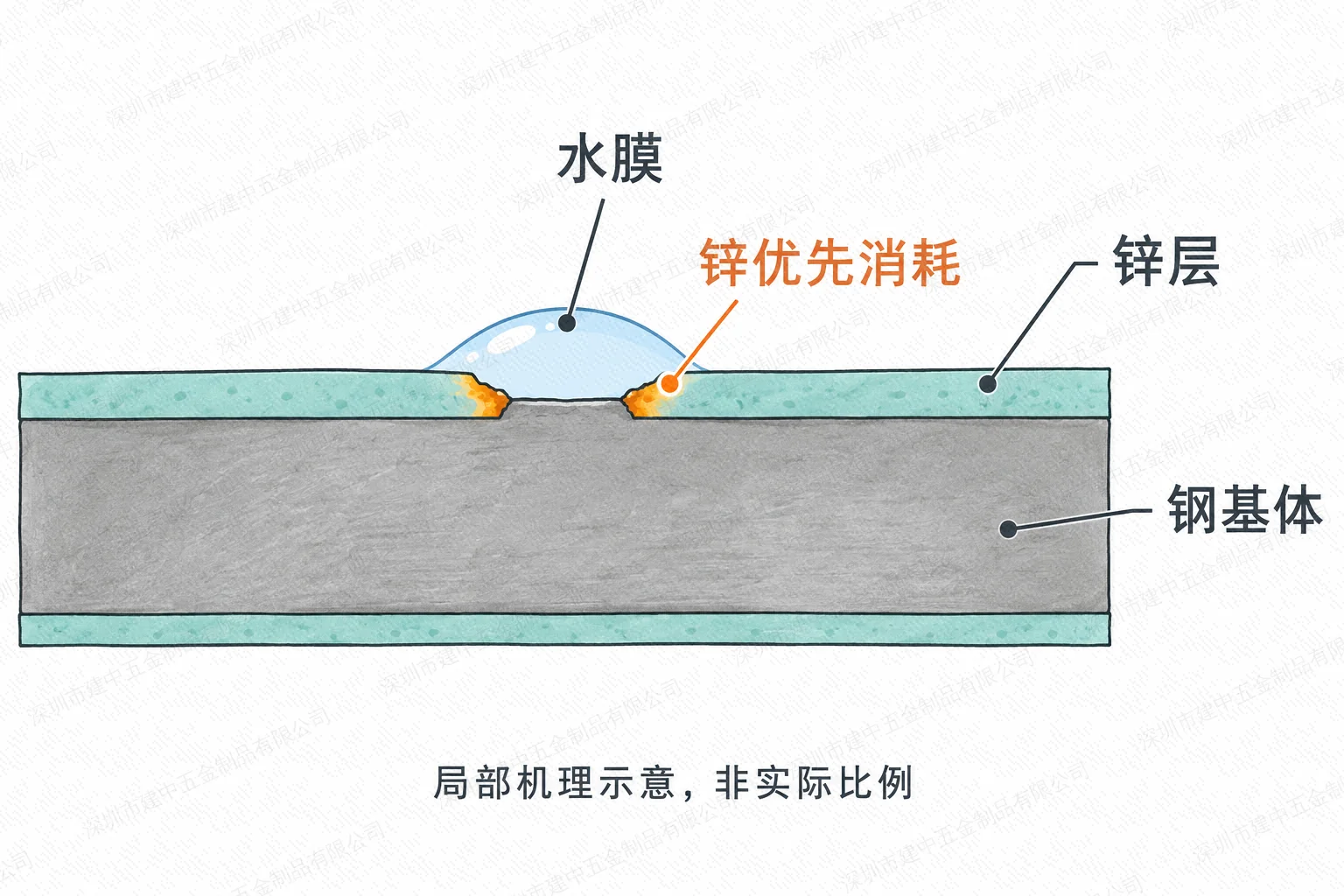

图1：有导电联系且水膜形成电解质通路时，邻近锌优先消耗，为局部裸露钢材提供保护。结构示意，镀层厚度不按实际比例。

为什么有的切口干净，有的仍出现红锈？

关键之一是裸露钢材离可发挥作用的锌层有多远。板材变厚时，断面中部离上下表面的锌层更远；较大的缺口也会扩大需要保护的裸露区域。切边毛刺伸出表面，同样可能形成较早出现锈迹的位置。

保护距离还受水膜及环境影响，不能把某份资料中的一个距离数字，直接当作所有门板切口的验收上限。邻近锌层的厚度、保留状态和消耗程度也重要：表面仍呈银灰色，并不能代替镀层资料或检测。

英国镀锌行业协会专门提醒，预镀锌板的切边虽然能受益于这种电化学作用，但其镀层较薄时，未必能对整个裸露边缘提供充分保护。因此，“具有切边保护能力”和“保证边缘始终没有可见锈迹”是两种不同的要求。

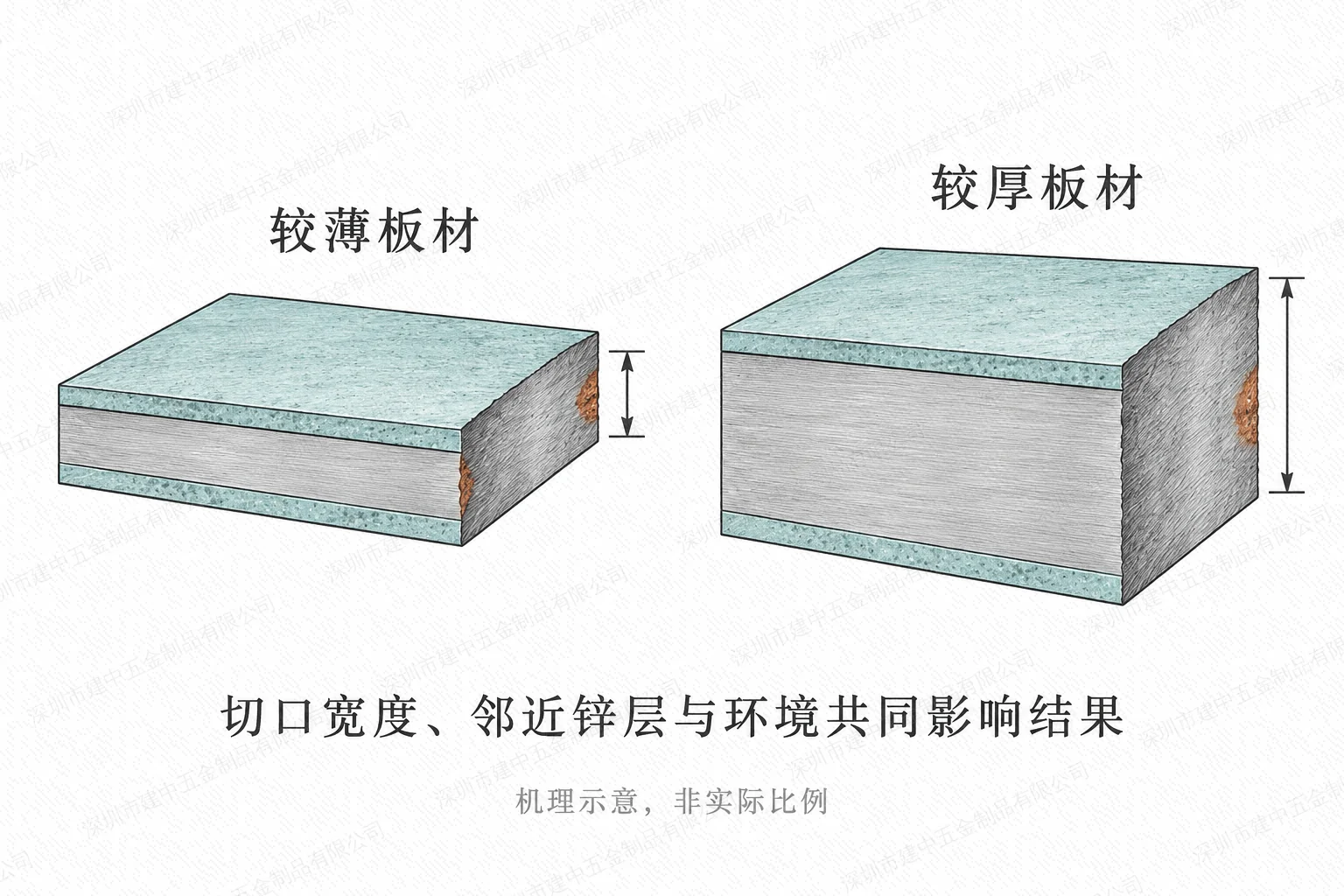

图2：板厚会改变裸露断面的宽度，但切边表现还受镀层和环境共同影响。锈迹为概念示意，不代表试验结果或固定厚度分界。

用于门类部件时，怎样把要求写清楚？

对于使用镀锌板的门板或门框，建议把板材牌号、钢板厚度、镀层类型与镀层量，以及裁切、冲孔后的边缘处理方式写在同一份技术资料里。若外观不允许出现锈斑，或使用位置长期受潮、接触盐分，还应让供货方明确对应的防护方案和维护条件，不能只用“镀锌”作为回答。

已经喷涂的镀锌板还要区分面漆与金属镀层。划痕只伤到面漆，和划穿锌层露出钢材，涉及的层次不同。预涂镀锌板资料指出，金属镀层在切口附近逐渐消耗时，可能影响相邻漆膜附着；修补应匹配原有体系，而不能只追求颜色盖住。

现场发现切边变色，可先记录位置、范围、是否扩大及周围涂层状态，交由供货或维护人员判断。不要凭一张照片认定整扇门失效，也不要用“锌能保护钢”否定已经出现的腐蚀。涉及门体结构、五金固定或防火门构造的处理，不能自行切磨或改动。

结论是：切口没有完整覆盖，不代表附近锌层毫无作用；附近有锌，也不代表切口可以不受条件限制地使用。选材与验收要核对具体镀层、加工边缘和使用环境，材料机理不能替代整门性能及项目要求。

资料来源（核对日期：2026年10月15日）：国际锌协会GalvInfo Center，GalvInfoNote 2.3《连续热镀锌与批量热镀锌》，2017年12月Rev 1.1；GalvInfoNote 3.1《锌如何保护钢》，2017年12月Rev 1.2；GalvInfoNote 3.6《镀锌钢板的电偶腐蚀与切边腐蚀》，2017年12月Rev 1.1；英国Galvanizers Association，《Cathodic protection》；GalvInfo Center，GalvInfoNote 4.2《预涂金属镀层钢板的性能保证》。
