快速卷帘门只装一组红外对射够不够？防夹配置怎么验收？

采购快速卷帘门时，报价单上常写着“红外防夹”，却没有说明保护范围。即使门框两边各有一个探头，也不能据此判断整套门的防夹保护是否足够。一组对射通常只监测一条光路，是否适合现场，要看人员和货物怎样通行、门怎样关闭，以及传感器与控制器如何配合。验收时应核对整门的保护动作，不能只看探头亮不亮。

一组红外对射能看到什么？

常见的对射式光电装置，一侧发射、一侧接收。物体挡住光路后，装置向控制器发出信号，门按设定停止关闭或重新开启。它可以在接触发生前检测到经过光束的物体，但光束上下、检测平面前后的区域，并不会因此全部受到保护。

例如，低矮货物从光束下方经过，或货物的突出部分已伸到门帘下方，主体却没有遮住光路，都可能出现“门下有物体，光束仍然畅通”的情况。这是光束检测范围的局限，不能靠看指示灯解决。探头安装在哪里、光路是否被货架遮挡、探头是否容易被叉车碰偏，也要一起确认。

安全光幕和安全底边有什么不同？

门框内的对射式安全光幕由多束光形成检测区域，通常比单束对射覆盖更大的高度范围，在门帘接触障碍物前提供检测信号。选型时仍要核对有效高度、最低检测位置、可检测物体尺寸和安装平面；不能因为示意图上画满了线，就认为所有高度、所有细小物体都能被识别。［4］

接触式安全底边装在门帘下沿，受到规定的触压后触发保护。它在门帘下沿接触障碍物时响应，与提前检测的光幕工作时机不同。底边是否柔软、触发后门如何停止或反向、控制器是否监测装置故障，都会影响实际保护效果。“遇阻反弹”也不等于接触时没有作用力。

这几种装置并非必须在所有门型上叠加。霍曼柔性快速门官方资料介绍，SE型在软底边内的安全装置之外，还配有固定光电探头；SEL型则用门框光栅监测关闭区域，其配置说明无需另配关闭边缘安全装置。因此，应按具体型号核对厂家确认的完整方案，不能把某个型号的配置套给所有快速门。［1］

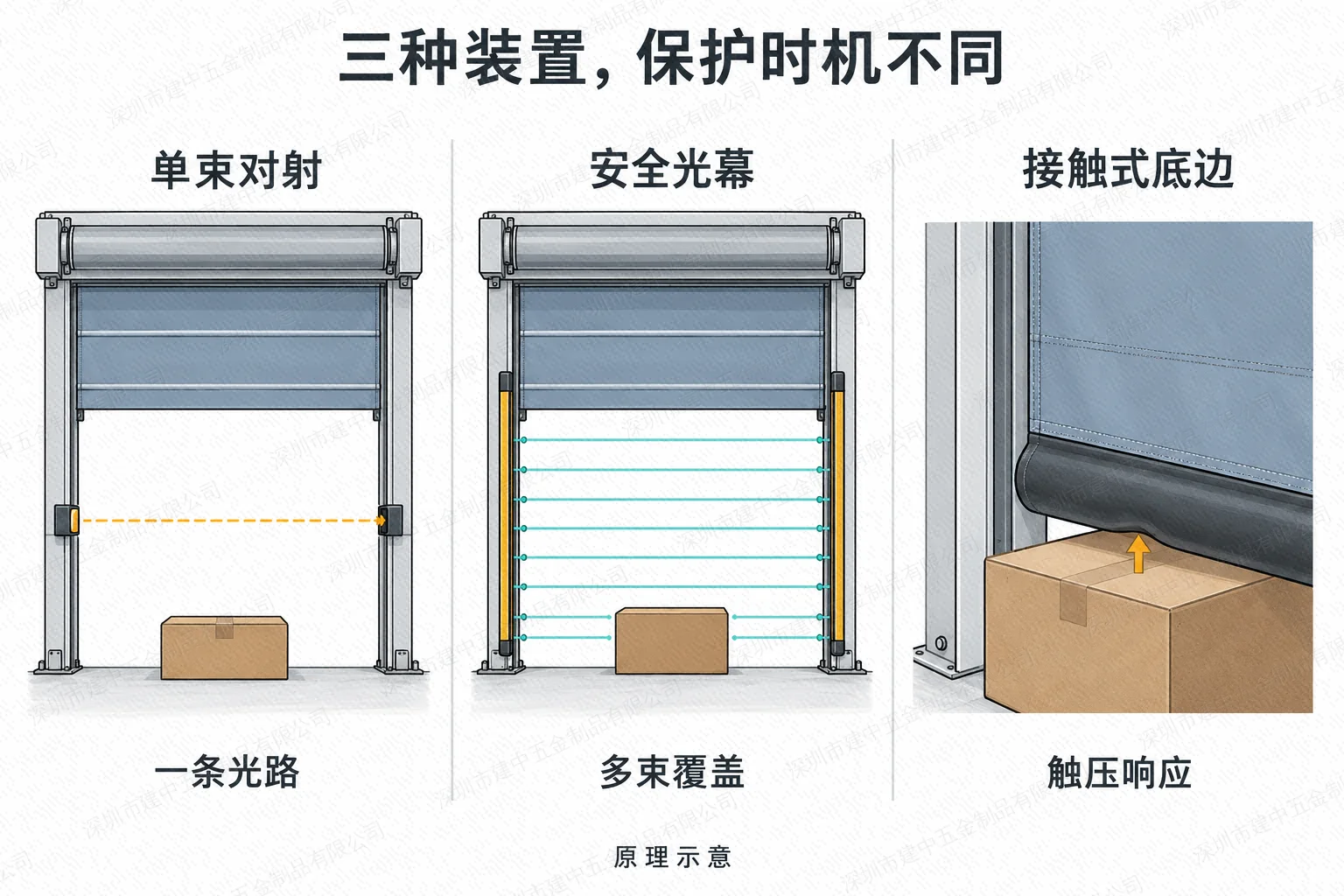

图1：单束对射、多束光幕与接触式底边的原理对比。实际检测范围与动作条件以具体型号及安装设置为准。

装了雷达或地磁，能不能少配防夹装置？

要先问清它负责“请求开门”，还是负责“有人或物体停留时禁止关门”。开门很灵敏，不代表停在门下也能持续受到保护。某些组合传感器把开门检测与存在检测集成在一个外壳里，仍需分别确认功能、覆盖范围和接线。BEA的工业门资料就区分了运动检测、存在检测与组合技术，不能仅凭外观或“智能感应”的名称判断。［2］

询价时，把哪些内容写进报价单？

可以请供应商逐项填写下面五项内容，不要只比较“带红外”和“不带红外”的差价：

1. 现场工况：门洞尺寸，是否自动延时关闭，行人与叉车是否共用，货物有无低矮或外伸部分，以及灰尘、冷凝水、冲洗等条件。
2. 装置身份：整门型号、保护装置名称与型号、数量、安装位置；把开门触发器与防夹保护装置分开列明。
3. 有效范围：保护高度、最低检测位置、可检测物体尺寸，以及哪些区域不在检测范围内，用安装图说明。
4. 整门响应：检测到障碍、持续遮挡或安全装置故障时，门分别如何动作；控制器和传感器如何匹配，由供应商书面说明。
5. 交付内容：对应型号说明书、适用的检测资料、现场调试验收记录、操作培训和保养要求，并明确谁负责调试与后续维修。

如果供应商提供了传感器的认证证书，还要核对证书与实物的型号是否一致。单个部件有证书，不能代替整门在这个门洞上的安装调试和保护验证。

到场验收，怎样看出保护真正接入了？

先停止运行、做好现场隔离，再由安装人员核对实物与清单：探头或光幕是否固定牢靠，镜面与光路是否清洁，线缆是否裸露、受挤压，底边是否破损。请对方指明哪些是开门装置，哪些是安全装置，并在记录中标出位置。

随后由受训的安装或维保人员，按该门型说明书和适用的验收要求，用规定试件与方法验证。采购方可以在安全位置见证：关闭前已有障碍、关闭过程中出现障碍，以及障碍持续存在时，门的动作是否符合厂家文件。对于现场可能经过的不同高度物体，应让对方解释检测范围并完成相应验证，不能用一次挡光演示代表整个门洞。

还要请安装方按其规程验证故障监测和恢复流程，记录试验条件、结果、异常处理情况与负责人。不要自行拔线、短接安全端子，也不要用手、身体或让叉车驶入正在下降的门下试防夹。需要检测接触力等专业项目时，应由具备相应能力和仪器的人员完成。

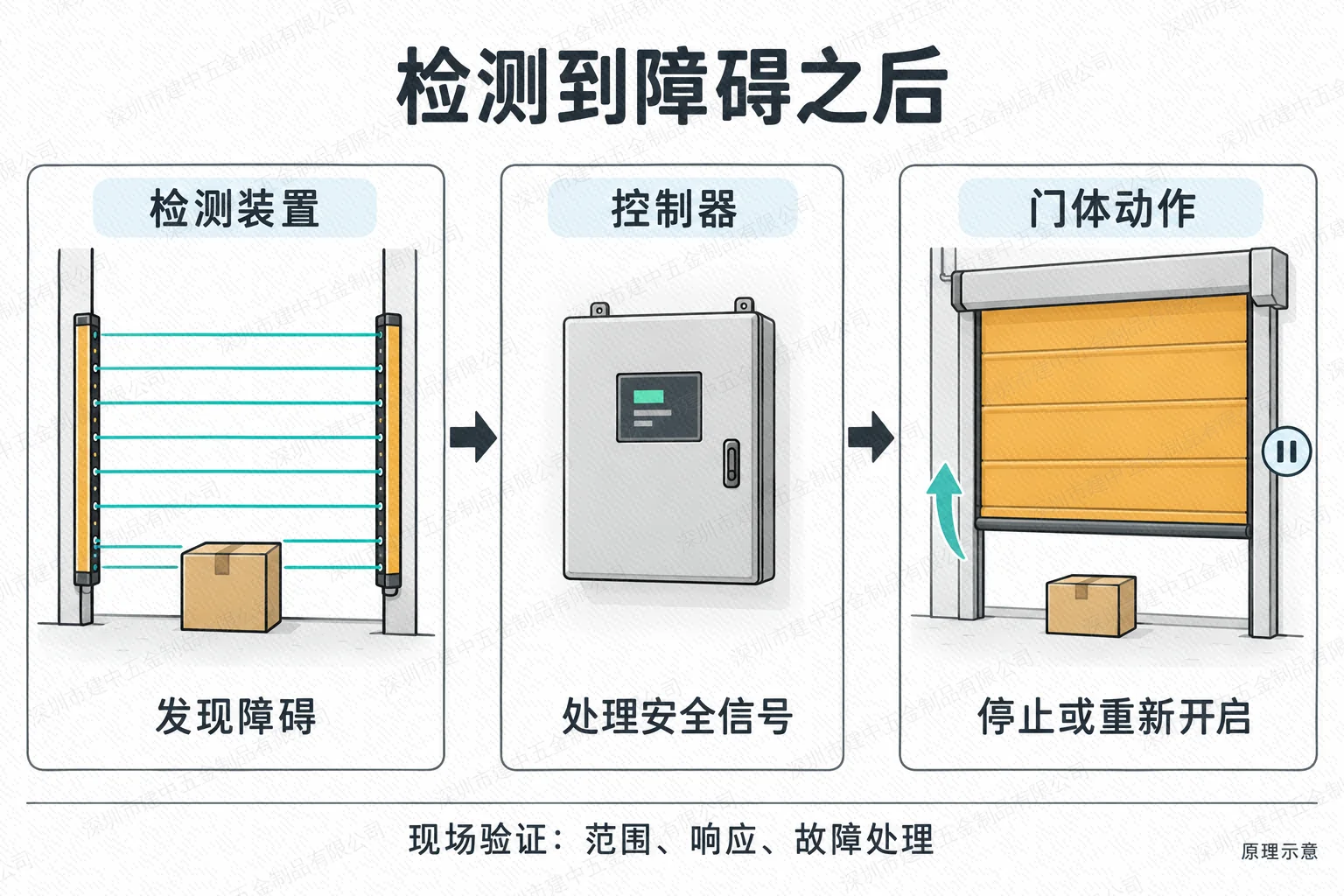

图2：检测装置、控制器与门体共同完成保护响应。验收应验证整套系统，不能只看传感器指示灯。

使用后频繁误停，能把保护暂时关掉吗？

不能把屏蔽保护当成恢复生产的方法。出现不明原因的自动下行、保护失效、碰撞后错位或明显线缆损坏，应停止使用并隔离通道，安排专业人员检查。不要反复复位强行关门，也不要让工作人员站在门下“看着就行”。

日常可以按说明书观察镜面污染、冷凝水、支架松动和货物遮挡情况，保存故障显示、发生时段及现场照片，供报修时使用。清洁方法和检查周期应根据对应设备的说明书、使用频次及现场环境制定；更换传感器或调整位置后，也应重新验证保护。英国HSE的动力门安全指南强调，安全取决于部件组合、控制响应与持续维护。这里借鉴的是整机评估思路，不将英国法规当作国内项目的验收条款。［3］

“只装一组红外够不够”，不能由探头数量单独决定。采购时让供应商画清保护范围、写明异常响应，交付时留下可核对的验证记录，比一句“全自动防夹”更有用。

参考资料

［1］霍曼：Flexible High-Speed Doors，产品安全配置说明
［2］BEA：工业门传感器技术与应用资料
［3］英国HSE：Ensuring powered doors and gates are safe
［4］CEDES：GridScan/Pro安装与操作手册，原理、安装及维护章节
资料查阅日期：2026年10月3日。
