不锈钢门拉手被磁铁吸住，就不是304吗？
磁铁能否吸住，不能单独确认不锈钢牌号。本文解释冷加工与局部磁性的关系，并说明门用部件资料、取样位置和成分检测应怎样对应。
不能仅凭磁铁能否吸住，就判定不锈钢门或拉手是不是304。磁性与材料成分、金属组织及加工状态有关：合格的不锈钢也可能吸磁，吸不住也不能证明牌号符合合同。
磁铁适合作为发现差异的初步线索。真正需要确认材质时，应把约定牌号、材料证明、具体部件与适合的成分检测对应起来。
同样是不锈钢，磁性为什么不同？
不锈钢包含不同组织类型。澳大利亚不锈钢发展协会（ASSDA）的技术资料说明，304、316这类奥氏体不锈钢在退火状态下一般没有明显的磁铁吸引反应；铁素体、马氏体以及含铁素体的双相不锈钢，则可以明显吸磁。因此，“能吸住”并不是“不锈钢”与“普通钢”的通用分界线。
这也说明，仅比较两件成品的吸力大小，不能直接排出质量高低，更不能把吸力换算成耐腐蚀能力。材料是否适用，还要看实际牌号和使用条件。
304加工成门拉手后，局部吸磁并不矛盾
门用金属材料常会经过折弯、拉伸、成形等加工。英国不锈钢协会（BSSA）解释，奥氏体不锈钢冷加工时，部分奥氏体可能转变为具有铁磁性的马氏体，从而出现磁铁吸引反应。
这种变化可能在折弯角部、剪切边或机加工表面更容易察觉，程度与成分和加工状态有关。也就是说，同一部件不同位置的表现未必一样；不能因为直段吸力较弱、弯曲位置吸力较强，就直接认定供应商拼接了两种材料。
不过，局部吸磁可能由加工造成，并不能据此证实这件门拉手就是304，仍需核对材料资料。

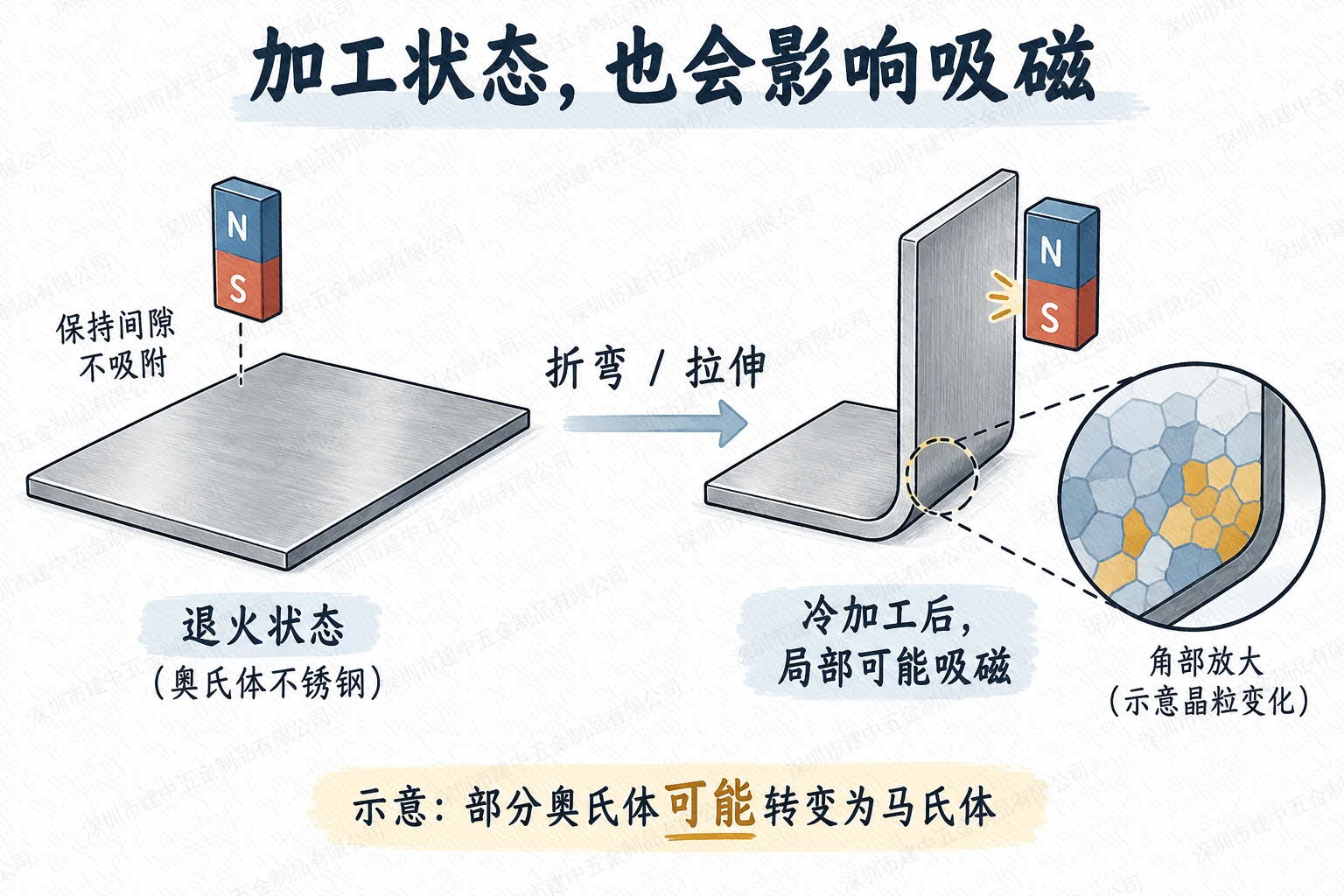

奥氏体不锈钢冷加工前后磁性变化的可能机制示意，非实测图，不表示所有部件都会有相同反应。现场核对，要先确定测的是哪个部件
“不锈钢门”不是每个零件材质完全相同的保证。验收时应回到采购文件，分别确认门扇面板、门框、拉手及其他约定部件的材质要求。拉手上的观察结果，不能替代门板的检查；单个样品的结果，也不能无条件代表整批交付。
可先记录发生吸磁的部位、部件名称及对应材料文件。如果合同没有写明具体牌号，先澄清供货约定；如果文件与实物标识不能对应，先请供货方补足可追溯信息。不要为验证磁性而在成品门上自行火烧、酸滴或打磨，这些做法可能损伤表面，也不能替代规范的材质确认。
需要检测时，检测方法也要选对
ASSDA关于牌号确认的技术资料区分了初步筛选与成分分析。外观不能可靠识别不锈钢牌号；一些快速试剂只能提示某种元素是否存在，并不等于完整的牌号证明。
便携式X射线荧光分析（XRF）可用于相应合金元素的识别，但对碳、氮等轻元素存在能力限制，不能把普通手持XRF的结果直接当作区分所有低碳牌号的依据。涉及具体争议时，应向有相应能力的检测机构说明待确认牌号、部件和用途，由其确定方法、取样及表面处理要求。
收到检测结果后，还要检查样品名称、取样位置和批次是否与争议部件一致。成分检测解决的是材料身份问题；门体强度、耐火、运行安全等整门性能，仍需另按相应产品要求核对，不能以材质检测结果替代整门性能验证。

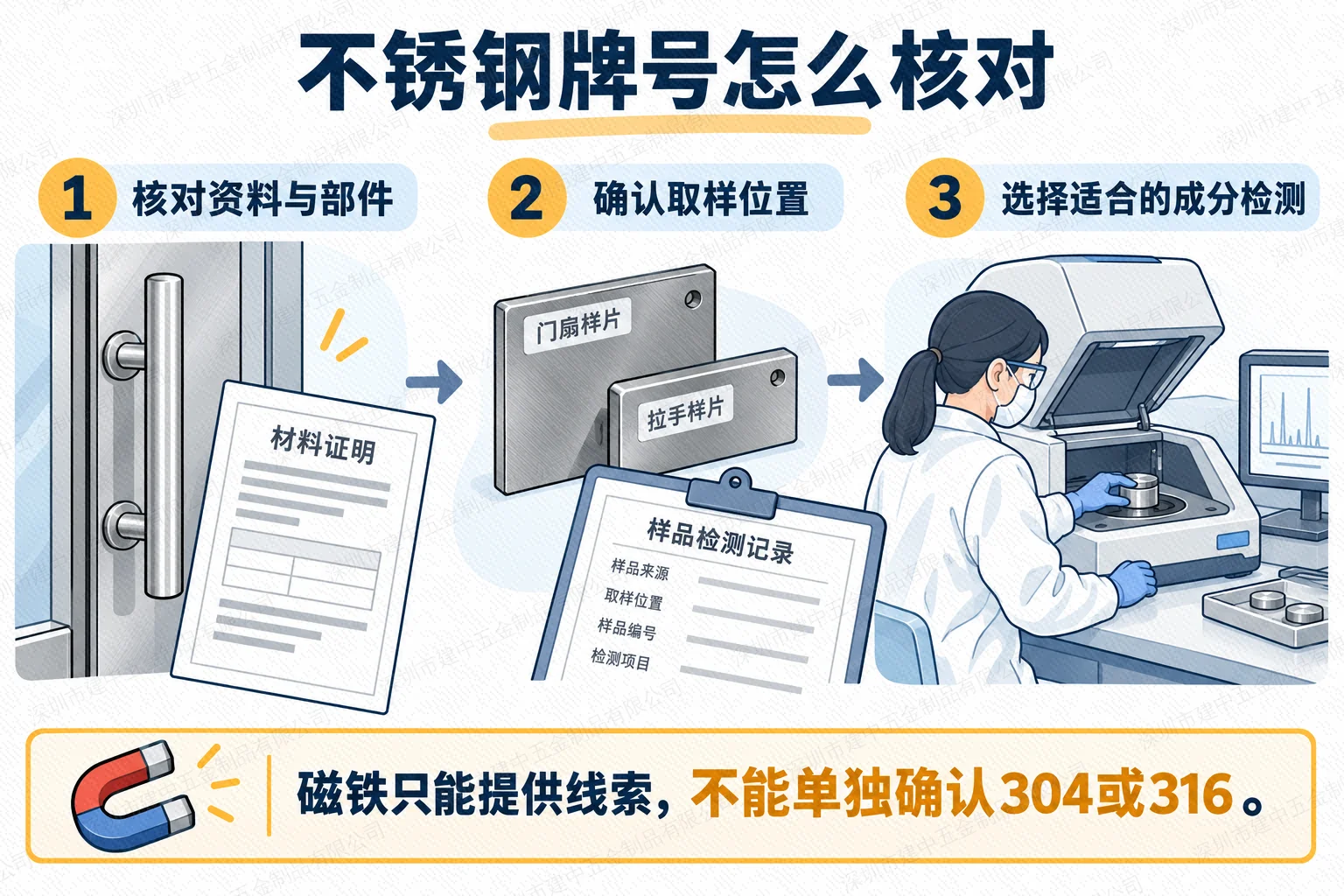

材料资料、取样位置与成分检测对应示意；具体检测方法由检测机构根据待确认牌号确定。结论：磁铁吸住了，先记录现象，不急着判假；磁铁吸不住，也不能省去资料与材质核验。把部件、牌号和检测对象对应清楚，比单看吸力更有意义。
参考资料
以下为技术解释资料，原页面未标明发布日期；访问核对日期：2026年10月11日。
