不锈钢门焊缝变色，抛亮就算处理好了吗？

不一定。焊缝由黄蓝色变成银亮色，只能说明外观发生了变化，不能单凭这一点认定焊后表面处理已经完成。对于裸露的304、316等奥氏体不锈钢门框和门用焊接构件，需要分别考虑表面整平、焊接氧化物清除以及污染控制。关键不在于工序名称听起来是否完整，而在于处理对象是否真正被去除。

焊缝附近的颜色，为什么不只是装饰问题

焊接高温下，不锈钢接触氧气会形成氧化层，常见外观是浅黄、蓝色或较深的变色带。这层高温氧化物与清洁不锈钢表面形成的保护性钝化膜不同，不能把它当成额外的防锈保护层。

氧化过程中，铬参与形成表面氧化物，氧化层下面的近表面区域可能因此贫铬，耐蚀性随之受到影响。因此，处理热变色时既要考虑上面的氧化层，也要考虑下面的贫铬区域；只让颜色不明显，并未回答第二个问题。国际钼协会的中文加工指南说明了这一机制。［1］

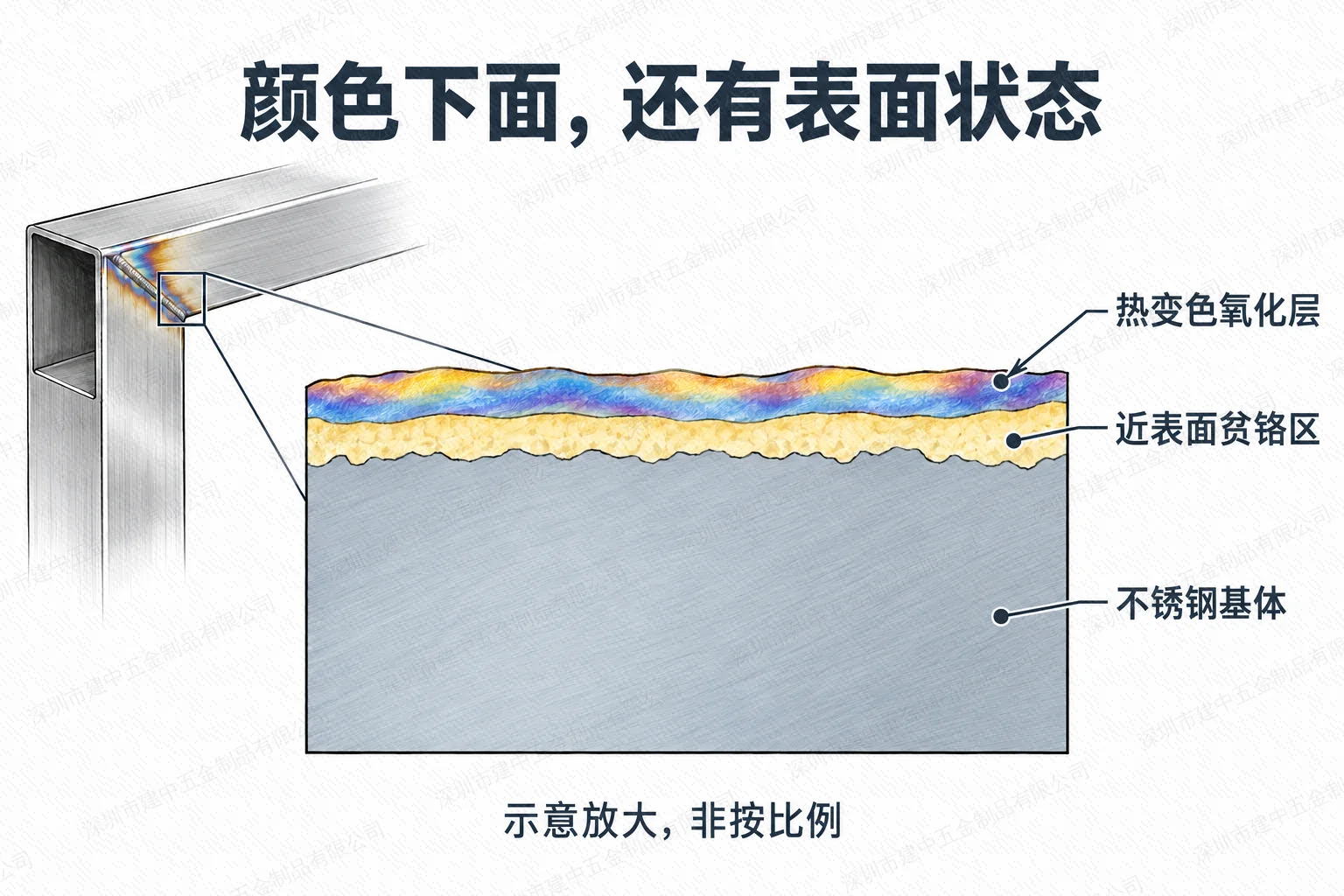

热变色氧化层与近表面贫铬区的关系示意，非按比例；不表示某一实际门框的检测结果。

抛光、酸洗和钝化，处理的并不是同一件事

打磨和机械抛光可以整平表面、改善纹理与光泽，但效果取决于实际去除了什么、留下了什么。尤其不能把刷掉表面热色与充分处理焊后表层混为一谈。奥托昆普的技术说明指出，不锈钢刷或尼龙刷可以清除部分表面热色，却不能去除下面的贫铬层，还可能留下肉眼看不见的残余氧化物。［2］

酸洗通过受控的化学作用去除氧化皮及其下方的贫铬层，也会溶解不锈钢表层，所以必须控制工艺，不能理解为药剂越强、停留越久越好。处理后的清洁表面可能呈哑光灰色；不够亮，并不等于没有处理好。［2］

化学钝化主要用于清除轻度铁污染，不能替代氧化皮和贫铬层的去除。另一方面，适当酸洗后的表面可以自行钝化，不应要求所有工件一律再增加一道独立的化学钝化工序。工艺组合应由材料、表面状态和使用要求决定。［1］［2］

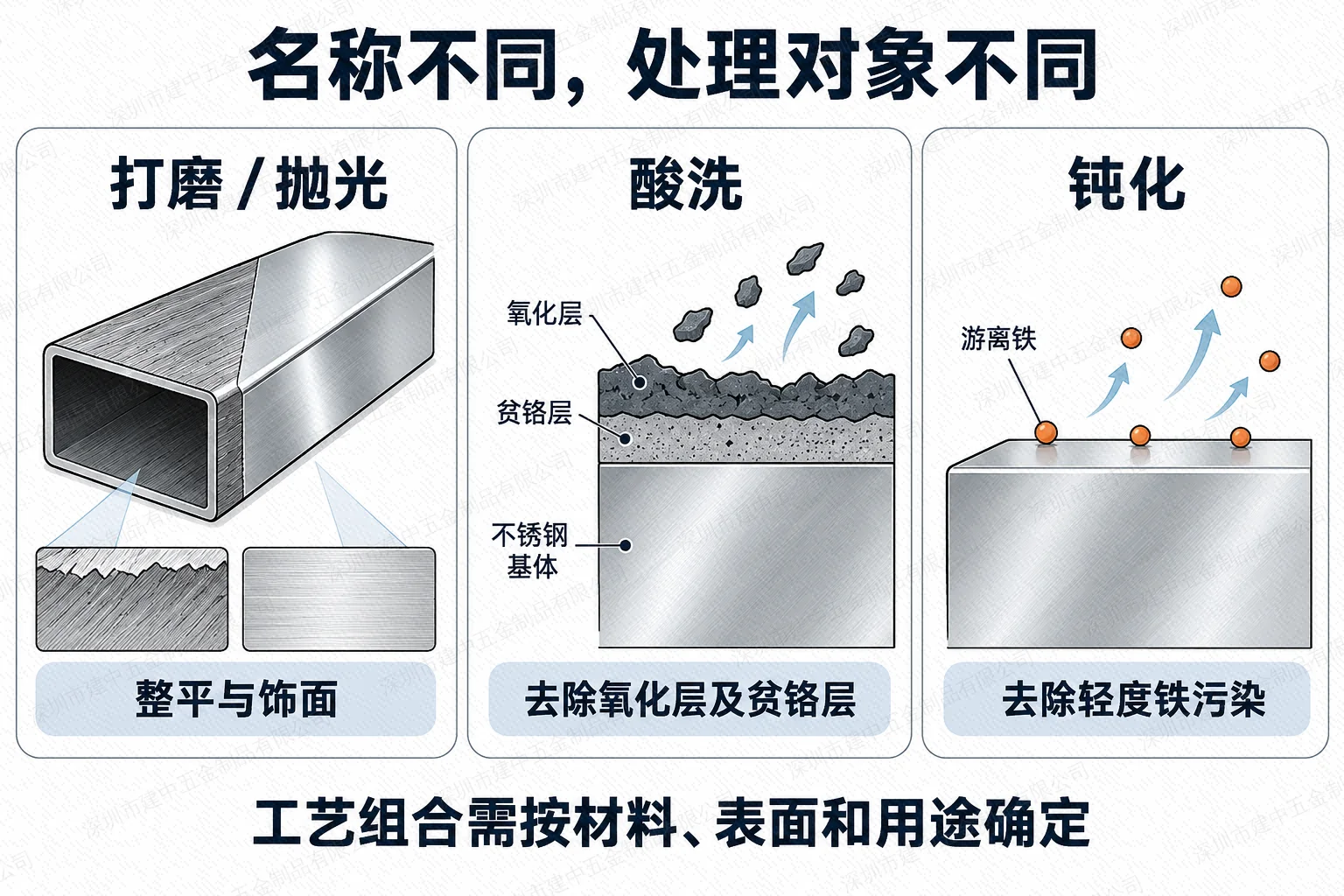

三类处理的主要对象不同。此图用于区分概念，不表示所有工件都须依次经历三道工序。

市场上也有将两种功能合并的产品。例如广东凯盟的ID4008产品说明，将其列为适用于SUS300系列奥氏体不锈钢的酸洗钝化液，并列出了前处理、漂洗及干燥环节。这说明“酸洗钝化”有时是产品及组合工艺名称，不能仅凭这四个字判断具体做过哪些处理，更不能据此套用到所有不锈钢或所有门体饰面。［3］

门框交付时，应把外观要求与处理要求分开确认

对使用者而言，首先要问清的是：交付要求只有纹理、光泽一致，还是还包括焊后表面清理？如果只约定“焊缝抛光”，施工双方可能对完成范围有不同理解。更清楚的做法，是同时确认材料牌号、裸露或涂饰状态、焊接部位的处理方法，以及处理后的检查项目。

其次要关注处理前后的污染控制。国内工业清洗企业BMC的技术资料指出，油脂会影响酸洗钝化作用，机械清理还应避免碳钢刷带入污染。对应到门框制作，刚处理好的焊接区域若又接触脏磨具或铁屑，外观修整与表面清洁就可能再次脱节。［4］

检查时，可先核对焊缝周边是否仍有明显热色、飞溅物、粗糙划痕或残留物，再核对约定的处理记录。目视检查发现异常，可以要求进一步检查；目视没有发现异常，却不能反过来证明全部表面指标都已合格。若合同对耐蚀性或表面污染有明确检验要求，应按对应方法取得结果，而不是以一张发亮的照片代替。

已经装好的门，不宜自行用酸“补一道工序”

酸洗与日常擦洗不是一回事。相关药剂可能具有腐蚀性，残液还涉及收集和处理；门上若同时存在碳钢件或其他饰面，也不能照搬单个裸露不锈钢工件的工艺。BMC的资料专门讨论了组合件酸洗对碳钢的影响及废液处理。现场需要返工时，应由专业人员确认处理范围、相邻材料保护、清洗与废液处置，而不是由使用者自行配药。［4］

因此，回答“焊缝抛亮了是否就够”，应回到两个独立问题：外观是否达到约定，焊后表面是否得到适当处理。两者都需要确认，但不能相互替代。

资料来源

［1］国际钼协会、国际铬发展协会、国际镍协会：《奥氏体不锈钢加工制造实用指南》，中文第二版，2020年，第15章。［2］Outokumpu：Post-fabrication treatment of stainless steel。［3］广东凯盟钝化防锈技术有限公司：不锈钢酸洗钝化液ID4008产品说明。［4］太仓宝马环境工程有限公司：不锈钢化学清洗酸洗钝化要点。网页核对日期：2026年10月31日。
