不锈钢门出现锈斑，就一定是假不锈钢吗？

2026-10-12来源：Outokumpu、Euro Inox/worldstainless、Atlas Steels、ASSDA技术资料；核对于2026年10月12日作者：建中说门道浏览：35技术问答专区

不锈钢门上的锈斑可能来自外来铁污染，也可能涉及本体局部腐蚀，两者还能同时存在。本文说明污染来源、现场检查线索和清洁处理边界，帮助区分表面问题与材料核验问题。

不一定。不锈钢门表面的褐色锈斑，既可能来自附着的铁屑，也可能是不锈钢本体发生了局部腐蚀。两种情况还可能同时存在。仅凭颜色或一张照片，不能认定材料是假不锈钢，也不能保证锈斑只是外观问题。判断时，应分别核查材料是否符合约定、表面污染来自何处，以及腐蚀程度如何。

铁污染为什么会让不锈钢门出现锈斑

不锈钢的耐蚀性与表面钝化膜有关。膜层在适宜条件下能够重新形成，但不能据此认为污染和腐蚀问题都能自行解决。奥托昆普的技术资料指出，材料成分、环境、表面状态、加工和维护方式都会影响耐蚀表现。［1］

如果附近正在切割、打磨普通碳钢，飞散的铁屑可能落到门体上；与碳钢共用的工具、支架或磨具，也可能带入铁污染。这些外来铁颗粒遇到潮气后生锈，锈迹便出现在不锈钢表面。Euro Inox 的建筑金属资料将这类污染列为安装交付后锈斑问题的常见来源，并提醒去污时应去除残留的铁颗粒，不能将其擦散到其他位置。［2］

局部腐蚀与表面铁污染有什么区别

局部腐蚀意味着不锈钢本体已经受到侵蚀。点蚀会在局部形成蚀坑；缝隙腐蚀则可能发生在搭接、紧密连接或沉积物覆盖处。含氯环境会增加这两类腐蚀的风险。残留的铁颗粒还可能诱发不锈钢本体的局部腐蚀，因此发现污染后不宜长期放任。［1］［3］

门体各部位的局部环境也会影响判断。雨水冲不到、排水不畅、容易积盐积尘的位置，可能比同一扇门的其他部位更容易变色或腐蚀。澳大利亚不锈钢发展协会的资料特别指出，遮雨部位、积水位置及容易滞留污染物的表面需要关注。因此，“同一批材料只有局部出现锈斑”并不足以证明局部使用了不同材质。［4］

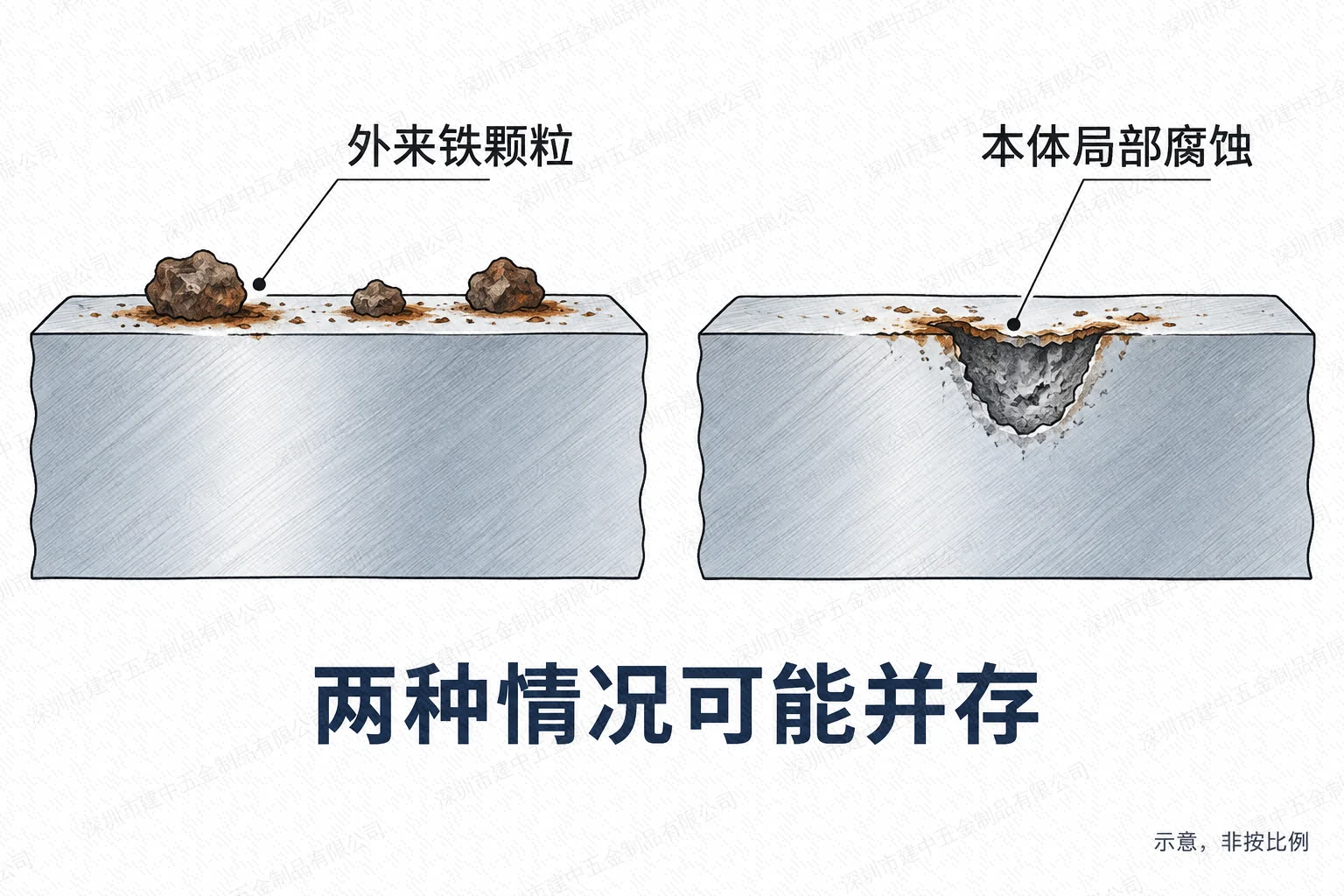

外来铁颗粒附着与不锈钢本体局部腐蚀可能并存的剖面示意

表面铁污染与本体局部腐蚀示意，非按比例绘制；两种情况可能同时存在，不能仅凭外观定性。

现场可以看什么，哪些结论不能直接下

排查时，建议先拍摄锈斑的全貌及近照，记录锈斑位于门杆、连接处还是焊缝附近，并核对近期是否有碳钢施工、清洁剂接触或盐尘沉积。这些信息用于缩小检查范围，不能单独作为定性依据。

按供应商认可的方法清洁后，如果露出蚀坑、凹陷，或同一位置反复出现锈斑，应请厂家或专业人员继续检查。擦掉锈色只能说明可见附着物有所减少，不能证明没有残留铁污染，更不能证明材料牌号合格。钝化膜重新形成也无法弥补已经发生的金属损失。

需要确认污染来源时，可由专业人员选择适用的表面铁污染检测；若争议涉及材料是否符合采购要求，则应另行核对材质证明和批次，并开展必要的材料检验。污染检测与材质核验回答的是不同问题，不能相互替代。Euro Inox 指南介绍了可供专业人员选用的铁污染检测方法。［2］

发现锈斑后怎样处理更稳妥

普通裸露不锈钢表面的日常污物，可先按产品要求用温和清洁剂和软布清洁，再用清水去除残留并擦干；拉丝面应顺着纹路操作，清洁前先在不显眼处试用。这是初步清洁，不应当作所有锈斑的通用修复办法。彩色、涂层等特殊表面应先咨询供应商。［3］

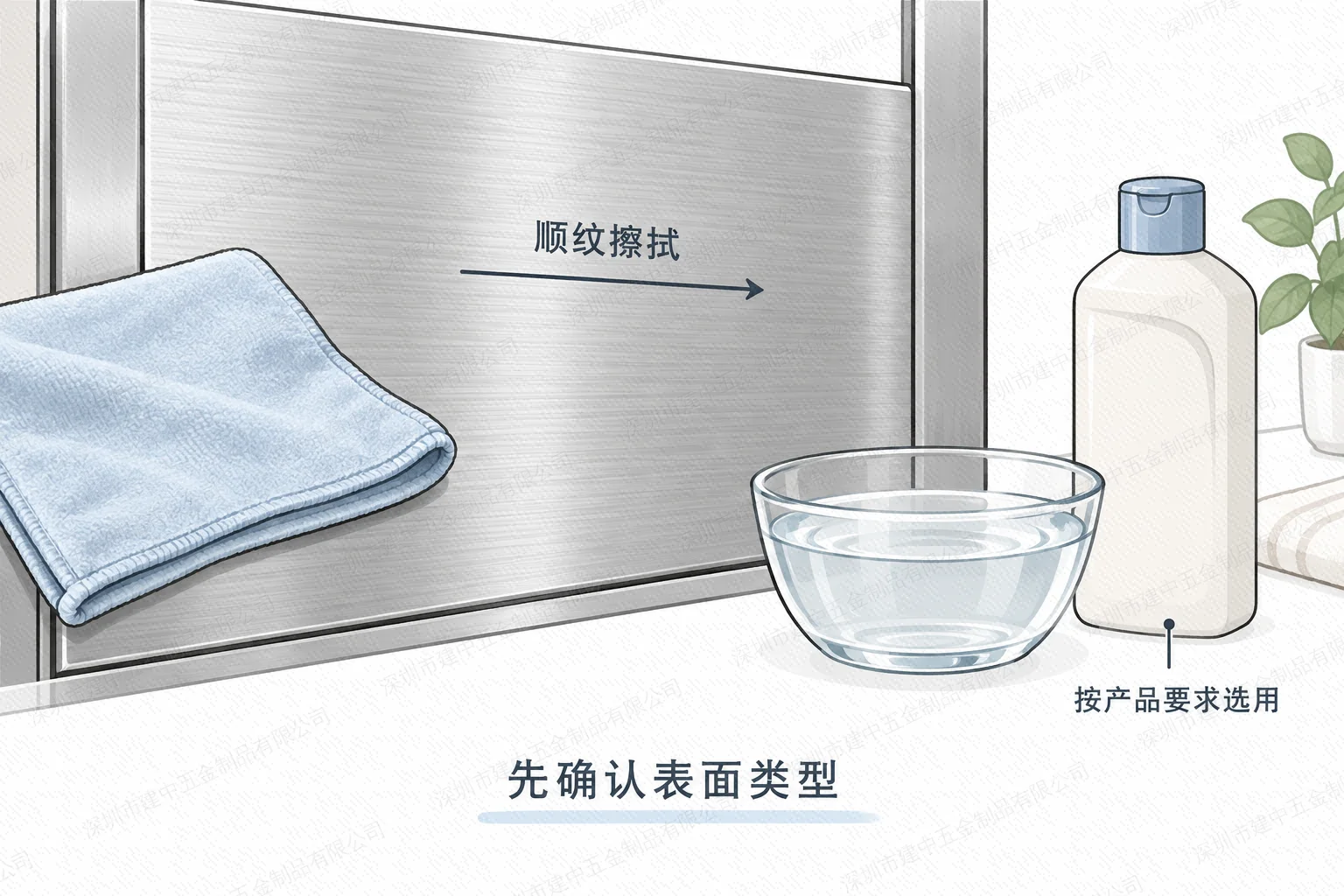

不锈钢门面使用软布、清水及适用温和清洁剂顺纹清洁示意

日常清洁先确认表面类型并遵循产品要求。温和清洁不能替代顽固污染或腐蚀的专业处理。

不要用普通钢丝球或处理过碳钢的磨具反复擦磨，也不要用含盐酸的清洁剂或漂白剂尝试除锈。前者可能带入新的铁污染，后者可能损伤表面。顽固污染、焊接热变色及已形成的腐蚀，应由专业人员选择处理工艺。酸洗涉及危险化学品，还可能改变表面光泽，不适合自行调配药液处理。［5］［6］

处理后复查时，应同时确认污染源是否消除、表面是否仍有缺陷，以及原有的清洁和排水条件是否需要调整。若疑似腐蚀已影响连接件、焊缝或门体稳定性，应暂停使用并请厂家检查，不能只以锈色消失作为恢复使用的依据。

资料来源

资料核对日期：2026年10月12日。配图为原创原理示意，不是实测照片。
