横板悬臂平移门 JZ-RG-C01

JZ-RG-C01 横板悬臂平移门是什么？

JZ-RG-C01是深圳市建中五金制品有限公司为本款按图定制方案设置的企业型号。整扇刚性横板门体通过悬臂支承沿侧边平移，门尾和基础属于系统组成。

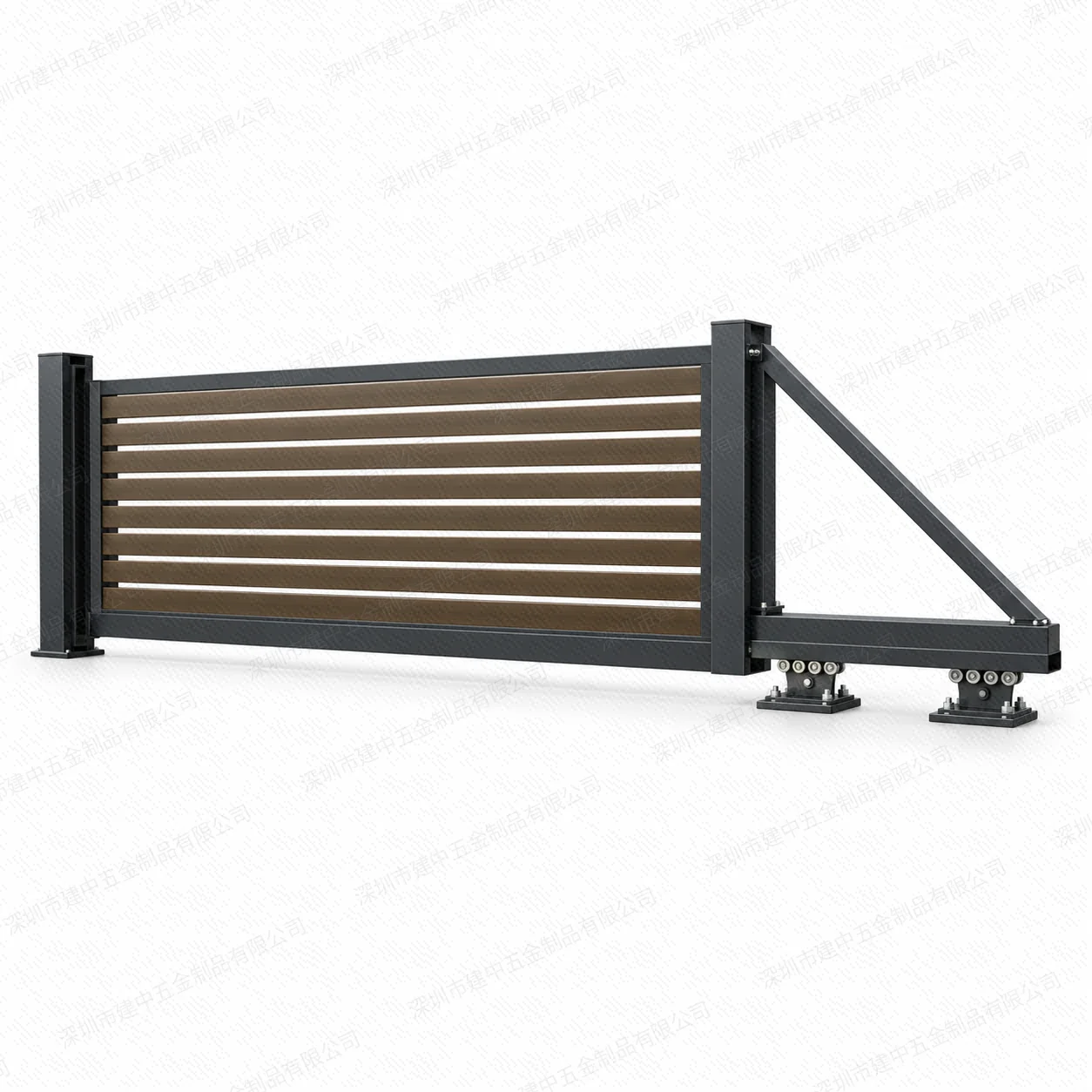

本页图片为AI生成的白底款式示意，用于外观及结构沟通；杆件、节点、门段数量与附件以确认图样和实物为准。

款式区别与适用场景

悬臂是支承和运动结构，不等于所有无轨门；整扇运动不同于P系列分段重叠。

有足够侧移与支承基础空间的园区和厂区入口。选择时同时核对车辆通行方式、使用频率和可用收纳空间。

材料、厚度和表面配置

金属门框及填充构件、支承导向与驱动系统；型材／骨架分项确认。主框、斜杆、横梁、填充构件、机头板和轮架分别记录截面、材料与壁厚；基材实厚和含涂层总厚不混用。

颜色、拉丝或抛光、喷涂效果、显示屏、识别设备和报警按需求列入配置清单。改变构件或填充密度时重新核对门重、运动干涉与驱动匹配，不只改变效果图。

尺寸、展开与收拢空间

请同时提供净通行宽、门体总高、门排横向宽及现场可用空间。报价图应标注含机头展开总长、收拢尺寸、端部固定和检修距离；门高计至最高构件，单位统一。

整门最大宽高及可做长度须结合材料截面、门重、轮组、导向、驱动和风环境核定。不同配置的最高门体、最长门排和最大电机能力不能拼成同一款的承诺参数。

安装与运行条件

应核对侧移空间、尾部支承段、固定滚轮组、导向柱和接收柱基础。通道不铺行走地轨不等于没有基础施工，门重与风环境影响支承配置。

电机、控制与安全附件

专用平移驱动配合悬臂支承；按门重、推力和启闭频率选择。选型表记录电机完整型号、额定功率、扭矩或牵引、工作制、速度、输入电源和控制电压；门长不按电机功率简单换算。

遥控、门禁及车牌识别可按场景讨论接口。限位、防碰／防夹检测、急停、停电手动解锁与报警逐项约定，不能默认所有附件都包含在基础报价中。

日常维护与选型问答

保持行走、导向及收拢区域无杂物；按所选系统检查轮组、连接件、固定点和电缆。维护前停止运行并采取适当隔离；出现卡滞、杆件变形或保护异常时停止使用，查明原因后恢复。

悬臂门需要预留多长的侧边空间？

除净开口外还需考虑尾部支承段、限位与检修空间，由实际门体和支承配置核定，不能只按洞口宽度预留。

可以按图片和非标尺寸制作吗？

可以提供参考图片、颜色和现场尺寸沟通。建中结合结构、安装及使用条件确认定制方案；材料、壁厚、附件、交期与验收项目写入确认文件。

询价时需要提供哪些资料？

可报型号“JZ-RG-C01”，同时提供项目地点、入口净宽与门高、地面及两侧照片、收纳空间、日常启闭次数、供电条件和外观要求，便于比较同一配置的报价。

资料更新：2026年9月15日。企业型号用于识别基础款式，不是行业标准或性能认证；最终尺寸和供货范围按双方确认方案执行。
