304 与 316 不锈钢有什么区别？如何选型？
304 和 316 都是常见的奥氏体不锈钢。普通室内、较温和的户外环境，304 通常已经够用；如果门体长期接触海边盐雾、含氯水汽、融雪盐或较强工业污染，316 更有优势。两者最关键的差别不是“316 更硬”，而是 316 含有钼，抗点蚀和缝隙腐蚀的能力更强。
304 和 316，主要差在一个“钼”
304 和 316 的外观看起来很接近，做成拉丝板、镜面板或门体装饰面以后，普通人很难只靠肉眼分辨。两者都属于铬镍系奥氏体不锈钢，但 316 进一步加入了钼（Mo）。
304 的典型成分约为 18.1% 铬、8.1% 镍；316 约为 17.2% 铬、10.1% 镍和 2.1% 钼。这里说的是厂家给出的典型值，正式采购仍应以所采用标准和材料证明文件为准。
| 对比项目 | 304 | 316 |
| 常见类型 | 铬镍奥氏体不锈钢 | 铬镍钼奥氏体不锈钢 |
| 是否含钼 | 通常不作为主要合金元素加入 | 含钼，典型约 2% |
| 一般大气环境 | 耐蚀性良好 | 耐蚀性良好 |
| 含氯、盐雾环境 | 更容易出现点蚀、茶渍状锈斑 | 抗点蚀能力更好 |
| 常见选用场景 | 室内、一般建筑环境 | 沿海、盐雾、较强污染环境 |
| 采购成本 | 通常较低 | 通常较高 |
316 增加钼以后，对氯化物环境下的局部腐蚀更有抵抗力。IMOA（国际钼协会）也把这一点列为 304 与 316 的主要区别：316 中的钼能够提高其对氯化物以及部分城市、工业污染环境的耐蚀能力。

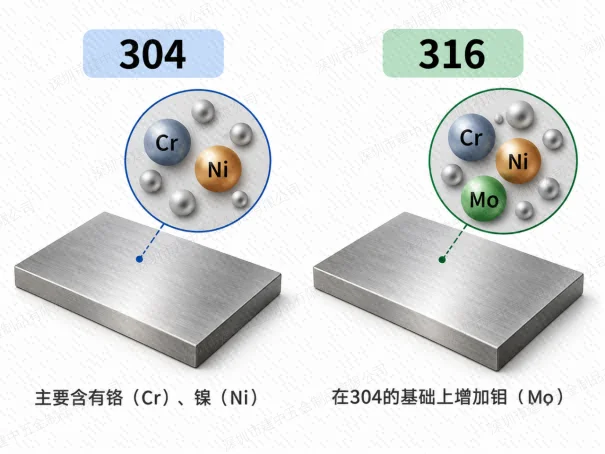

图1｜304 与 316 的合金成分差别：316 在 304 的基础上加入钼（Mo）。
为什么海边、盐雾环境更容易考虑 316？
不锈钢“不容易生锈”，依靠的是表面形成的一层很薄的钝化膜。环境比较温和时，这层膜能够保持稳定；如果表面长期积盐、潮湿，尤其存在氯离子，局部位置的钝化膜可能被破坏，随后形成一个个细小的腐蚀坑，这就是常说的点蚀。
门体表面不一定会先出现大片红锈。很多时候，最先看到的是零星褐色斑点、细小锈点，或者沿着缝隙、焊接位置出现茶色污痕。worldstainless 将这类表面着色称为“tea staining”，并指出海盐、工业污染、表面粗糙度、结构积水以及清洁条件都会影响发生风险。
钼可以明显提高不锈钢抵抗这类局部腐蚀的能力。Outokumpu 给出的典型 PRE（点蚀当量）数据中，304 约为 18，316 约为 24。PRE 适合用来比较材料在含氯环境中的相对抗点蚀能力，但它不是“使用多少年不生锈”的寿命数字，也不能脱离实际环境单独决定选材。

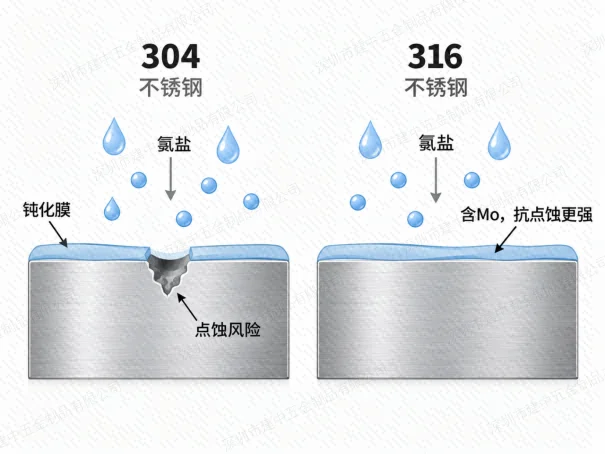

图2｜盐分与氯离子会提高局部点蚀风险；316 中的钼能增强抗点蚀能力。
做卷闸门、不锈钢门，什么情况下选 304？什么情况下选 316？
选材时先看门装在哪里，而不是先问“哪一种更高级”。
室内商场、写字楼、普通商铺
门体长期处在室内，基本不接触盐雾、腐蚀性化学品，日常也有清洁维护，304 通常已经能够满足常见建筑装饰和门体使用需求。304 本身就是应用非常广泛的通用型奥氏体不锈钢。
如果项目只是为了提高表面耐用性和观感，环境又比较温和，没有必要因为“316 数字更大”就机械地升级。
普通内陆户外
门装在街边、厂房入口或仓库外墙，需要淋雨、晒太阳，但没有明显盐雾和腐蚀性介质时，304 仍然可以作为常见选择。
这里要多看两个条件：一是门面能不能被雨水自然冲洗，二是有没有长期积灰、积水的死角。表面越粗糙、缝隙越多、越不容易清洗，同一种不锈钢出现锈斑的风险也越高。
沿海、盐雾明显的位置
如果项目靠近海边，门体会接触带盐水汽，或者建筑外立面处于迎海风的位置，316 更值得优先考虑。
IMOA 在建筑选材资料中明确提到，沿海、融雪盐以及其他腐蚀性环境需要重点考虑含钼不锈钢；其 304/316 FAQ 也指出，在大型咸水水体附近或存在融雪盐暴露时，316 往往比 304 更合适。具体距离不能简单套一个全国通用数字，因为风向、降雨、遮挡、湿度和盐分沉积都会改变实际腐蚀程度。
对深圳、珠海、厦门、海口等沿海地区的户外门体，判断时不能只写一句“距离海边多少公里”。更实用的做法是确认：门面是否能闻到或观察到明显海风盐雾影响，周边金属构件是否容易出现盐斑和锈蚀，门体是否处在雨淋不到的雨棚下，以及现场是否有定期清洗条件。
海水飞溅、长期高盐、严重腐蚀环境
这种环境不能简单理解成“304 不行，那就换 316”。
316 也有自己的耐蚀边界。IMOA 的实际案例显示，在直接受到咸水飞溅、盐分不断蒸发浓缩的区域，316L 仍然可能发生明显腐蚀和着色，此时可能需要 2205 双相不锈钢或其他更高耐蚀等级。
所以，如果门体位于码头、海边第一排无遮蔽建筑、海水飞溅区，或者现场还存在酸碱、消毒剂、工业废气等介质，应把实际介质、浓度、温度、清洗条件告诉材料供应商或工程方，再确定牌号。
图3｜从室内到海水飞溅区，环境越严苛，对不锈钢耐点蚀能力的要求越高。
买“不锈钢门”，还要问清楚到底哪些部位是不锈钢
客户询价时常会问：“这个门是 304 还是 316？”
这句话还不够。
一樘卷闸门或不锈钢门可能包括门帘、面板、导轨、底梁、罩壳、连接件、紧固件等多个部位。项目写“304 不锈钢门”，并不自动说明每一个零件都采用同一牌号。
如果现场重视耐腐蚀性，询价时可以把要求拆开写清楚，例如：
| “门帘、左右导轨、底梁分别是什么材质？外露螺钉和连接件用什么等级？罩壳是否与门帘同材质？如为 316，哪些部件是 316？” |
这样比只问一句“是不是 316”更有用。
尤其在户外或沿海环境，紧固件不能被忽略。IMOA 的建筑用不锈钢资料建议，紧固件的耐腐蚀能力至少应与被连接材料中耐腐蚀等级较高的一侧相匹配；否则小小一颗螺钉先腐蚀，锈水顺着不锈钢表面流下来，很容易被误以为是整块不锈钢“生锈了”。

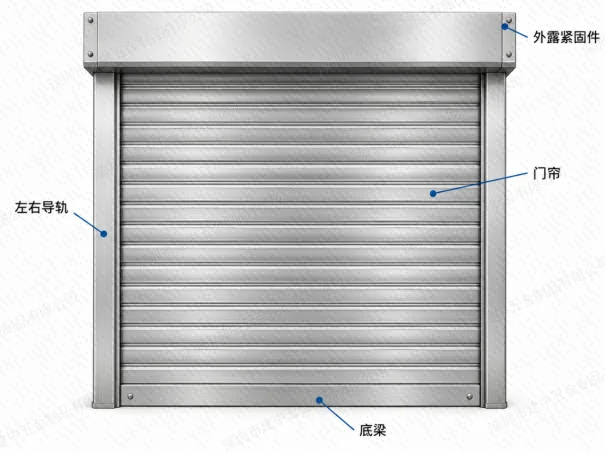

图4｜卷闸门上需要分别确认材质的主要外露部位，包括门帘、导轨、底梁和紧固件。
同样是 316，为什么有的门还是会出现锈斑？
材料牌号只是影响耐腐蚀性的一个因素。
worldstainless 总结的茶渍状腐蚀影响因素里，还包括盐分沉积、湿度、排水、表面粗糙度、加工污染和维护。表面沟槽越深，越容易留下水和氯盐；雨淋不到的位置，也比经常能被雨水冲洗的位置更容易积累污染物。
门业现场尤其要注意几个细节。
焊接、切割和打磨之后，如果表面存在明显热变色、铁屑污染或碳钢工具带来的铁污染，耐腐蚀表现可能受到影响。对于要求较高的项目，应由熟悉不锈钢加工的厂家处理焊缝和表面，而不是只把板材牌号写对就算完成。
另外，316 是低维护材料，不等于完全免维护。海边门体如果长期不清洗，盐分不断积在导轨边缘、门帘接缝、底梁和雨棚遮挡位置，316 同样可能出现表面着色甚至局部腐蚀。worldstainless 和 IMOA 的资料都把清洗、表面光洁度和减少积盐列为提高耐蚀表现的重要条件。
所以看到不锈钢表面出现黄褐色痕迹时，不应立即用“316 也会锈，所以 316 没意义”来判断。需要继续看材质是否正确、污染从哪里来、表面是否积盐、是否有碳钢污染，以及锈斑到底来自不锈钢本体还是附近普通钢件。
怎么确认商家给的是 304 还是 316？
靠肉眼基本不可靠，单靠磁铁也不可靠。
304 和 316 都属于奥氏体不锈钢，通常磁性很弱，但冷加工、折弯、冲压和焊接都可能改变局部磁响应。BSSA（英国不锈钢协会）明确指出，奥氏体不锈钢经过冷加工后可能表现出更明显的磁性，因此“磁铁吸不吸”不能作为判断 304 或 316 的可靠方法。
批量工程采购更稳妥的做法，是把材料牌号写进合同或技术要求，并要求供应商提供对应的材料证明。对材质有疑问时，可以做 PMI（材料牌号验证）。
ASTM E1476-04(2022) 将 X 射线荧光光谱（XRF）列为金属牌号验证和分选的定量方法之一。手持 XRF 可以检测铬、镍、钼等元素，因此区分普通 304 与含钼的 316 很实用。
不过还有一个容易混淆的地方：XRF 不适合靠碳含量区分 304 与 304L、316 与 316L。Thermo Fisher 的资料指出，手持 XRF 无法检测碳，因此如果合同明确要求低碳的“L”级材料，不能只看一次手持 XRF 的牌号提示，还要结合材料证明，或者采用能够检测碳的分析手段。

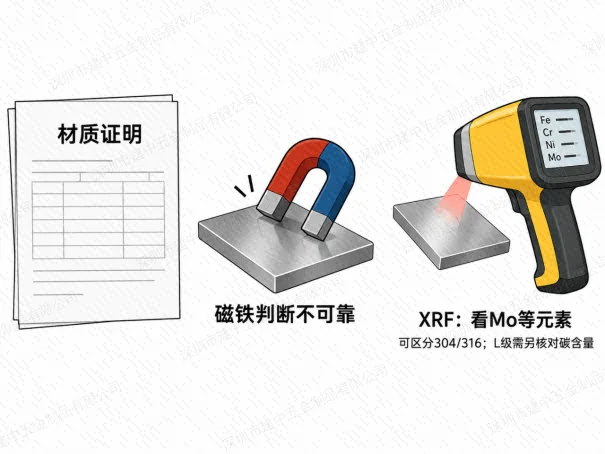

图5｜材质证明和 XRF 更适合工程验材；磁铁只能做粗略观察，不能可靠区分 304 与 316。
304、316 到底怎么选？可以按这几个问题判断
客户自己不需要计算复杂的腐蚀参数，先把现场条件说明白即可。
如果是室内普通商铺、商场、办公室、仓库内部，没有明显盐雾或腐蚀性介质，优先从 304 开始评估；如果是普通内陆户外，再结合表面处理、排水和清洁条件判断；如果是沿海户外、容易积盐的位置，或者门体会接触含氯水汽，316 更值得优先考虑；如果已经进入海水飞溅、长期高盐、强工业介质环境，就不要把问题限制在“304 还是 316”，应继续评估更高耐蚀等级。
向门厂或安装方询价时，最好一次把这些条件说清楚：门装在室内还是室外；离海岸或盐源大概多远；有没有海风、盐雾、泳池水汽或含氯清洗剂；门体能不能被雨水冲洗；雨棚下面是否长期潮湿；多久能清洗一次；对表面锈斑的容忍度高不高；门帘、导轨、底梁和紧固件分别要求什么材质。
这样得到的报价才有可比性。
如果 A 家报的是 304 门帘配普通紧固件，B 家报的是 316 门帘、316 外露连接件并做了更细的表面处理，两份报价即使都写着“不锈钢卷闸门”，也不是同一个配置。
还有两个常见误区
“316 比 304 硬，所以门更结实。” 对门体选型来说，这个理解并不准确。304 与 316 的主要采购差异通常在耐腐蚀环境适应性，而不是简单用“316 更硬”概括。门帘强度、抗风和整体刚度还会受到板厚、截面形状、门体尺寸、导轨结构和设计方式影响，不能只凭不锈钢牌号判断。
“316 永远不会生锈。” 也不成立。316 的耐氯化物腐蚀能力比 304 好，但严重盐雾、海水飞溅、缝隙积盐、粗糙表面和缺乏清洗仍可能造成腐蚀。材料选得更高，只是把耐腐蚀能力提高了一档，并没有取消环境和维护条件。
目前国家标准公开系统显示，GB/T 20878-2024《不锈钢 牌号及化学成分》为现行标准，自 2025 年 2 月 1 日实施。工程采购如果需要明确材质，建议在合同、图纸或技术要求中同时写清适用标准、具体牌号、部位和表面要求，不要只留下“优质不锈钢”“食品级不锈钢”这类无法验收的描述。
参考资料
1. 国家市场监督管理总局、国家标准化管理委员会：GB/T 20878-2024《不锈钢 牌号及化学成分》。
2. Outokumpu：Core 304/4301、Supra 316/4401 产品与典型化学成分资料。 https://www.outokumpu.com/
3. International Molybdenum Association（IMOA）：304 与 316 的差异及建筑环境不锈钢选材资料。 https://www.imoa.info/
4. worldstainless：Understanding Corrosion—Tea Staining，以及不锈钢腐蚀资料。 https://worldstainless.org/
5. British Stainless Steel Association（BSSA）：Is stainless steel non-magnetic? https://bssa.org.uk/
6. ASTM International：ASTM E1476-04(2022), Standard Guide for Metals Identification, Grade Verification, and Sorting。 https://www.astm.org/e1476-04r22.html
7. Thermo Fisher Scientific：XRF 与 LIBS 在不锈钢牌号识别中的应用与限制。 https://www.thermofisher.com/
