6种常见故障排查

卷闸门能升不能降，排查方向包括下行限位、控制按钮及线路、安全保护、电机或制动器、门帘卡阻，以及适用门型的平衡系统。先记录按键反应、声音、故障提示和门帘位置，不要一开始就认定电机坏了。

先确认安全：出现门帘倾斜、异常下滑、焦味或明显撞击声，应停止操作并隔离门口。不要站在门帘下方检查，不要拆弹簧、卷轴、制动器或防坠装置。内部检修由专业人员完成。[2][3]

先了解卷闸门的基本结构和工作原理

电动卷闸门由门帘、卷轴、导轨、驱动装置及控制系统等组成，限位装置用于控制停止位置。部分门型另有弹簧助力、配重或防夹保护，不能把这些配置当成所有卷闸门都有的标准结构。

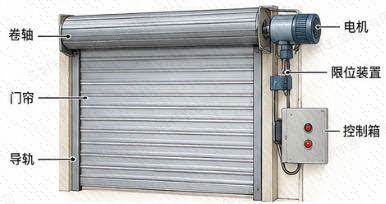

图1  卷闸门的主要结构示意图

1. 故障一：下行限位失效或设置错误

下行限位提前触发、限位位置偏移，或行程信号异常，可能使门在未关闭时停止下降。检修时要区分“提前报到位”和“到位后未停止”：二者不是同一种故障，不能都概括为限位不动作。

图2  电机限位装置位置示意图

1. 记录门停在哪里，以及控制器是否显示已到下限位或故障代码。

2. 将电机、控制器铭牌和停止位置照片交给安装方，确认采用机械限位还是电子行程。

3. 由专业人员核对限位状态、接线及设定。普通用户不要拨动限位凸轮或试着旋转调节螺丝。

2. 故障二：控制按钮、线路或控制器异常

下降按钮损坏、接线接触不良，或接收器、控制器的下行通道异常，都需要纳入排查。线路受潮、控制器运行模式或参数异常也应检查，不能只检查遥控器电池。

图3  常见控制按钮

1. 从外观观察下降键是否卡住、破损，按钮盒和外露线缆是否有进水或损伤痕迹。 2. 门体无危险征兆且门口清空时，对比遥控器与墙面按钮的下降反应，并记录结果。 3. 只有遥控器失效时，可按说明书检查电池及配对；两种控制方式都无效，应继续查公共下行回路与保护输入。 4. 万用表测量、端子检查及继电器检测由专业人员完成，不能因按钮在墙上就认定内部是安全低压。

控制器参数异常或程序故障：拍下故障代码，并说明近期是否更换控制板、重新接线或修改过设置。由安装方核对运行模式、行程和安全输入；不要自行恢复出厂设置或关闭保护功能。[1]

3. 故障三：安全保护装置被触发

配有红外对射或底边安全触边的门，可能因遮挡、感应器偏移、触边受压或线路异常而限制下降。不同控制器可能停止、反弹，或限制自动关门，具体响应以对应型号说明书为准。[1]

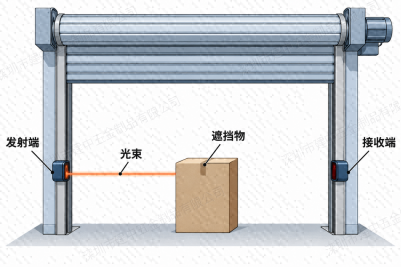

图4  遮挡物阻断红外对射光束的示意图

1. 在安全位置观察门洞是否有纸箱、货物或其他遮挡，查看感应器镜面是否有明显积尘。

2. 观察底边安全触边是否变形或持续受压，并记录指示灯、报警声或显示代码。

3. 仅清理无需进入门帘下方即可安全移走的遮挡物；故障未解除时交由维修人员检查，禁止短接保护线路。

4. 故障四：电机或制动器故障

如果下降时电机嗡响、门体却不动，需区分机械卡阻、驱动异常与制动器未正常释放。能正常上升，并不能单凭这一点认定电机、制动器已经全部正常；也不能直接判断为“下降电容坏了”。[1][3]

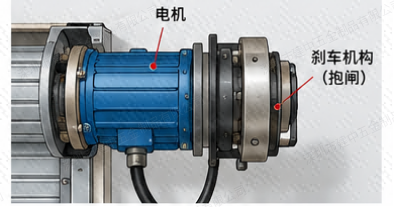

图5  电机与制动机构示意图

1. 记录按下下降键时是完全无声、只有继电器声，还是电机嗡响；出现异味或异常声音立即停止。

2. 由专业人员按电机型号检查下行输出、电机接线及制动器释放情况；使用电容的机型再检查相应电容。

3. 不得通过强拉门帘、松开制动器或拆开防坠装置来试着让门下降。

5. 故障五：门帘卡阻、变形或导轨异常

门帘在导轨内卡住、底边被杂物顶住，或门片、导轨变形，都可能妨碍下降。带阻力检测的系统还可能因此停机或反弹。能上升并不代表导轨没有卡点。[1][3]

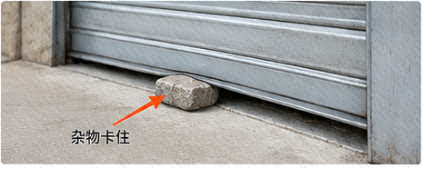

图6  门帘底部被杂物卡住的示意图

1. 从门外正面查看底边是否水平、两侧门片是否进入各自导轨，并拍下歪斜或擦碰位置。

2. 查看底边附近是否有石块、货物或新铺地面形成的凸起；不要把手伸入门帘与导轨的夹缝。

3. 门帘已经压住物体、脱轨或明显变形时，停止操作。由维修人员安全固定门体后清障、校正或更换部件。

不要一边按下降键，一边用脚踩、用手拉门帘。对于已经受力卡住的部位，也不要直接抽走支撑它的杂物。

6. 故障六：平衡系统异常（弹簧或配重问题）

这一项只适用于装有相应平衡机构的门型。使用弹簧平衡的卷闸门，弹簧助力过大或张力匹配不当，可能表现为容易上升、却难以下降。DBCI的维护说明将“易开难关”列为需要复核弹簧张力的表现，并要求由经过培训的人员调整。[2]

弹簧断裂、脱落或配重机构异常，应作为安全故障处理，不能一概解释成“只能上不能下”。是否装有弹簧、配重，先查原安装资料或向厂家确认，不要为了找部件拆开卷轴罩壳。[2][3]

1. 向安装方说明近期是否更换过门片、调整过弹簧，或改变过门体重量，并提供维修记录。

2. 由专业人员检查弹簧、张紧机构及固定支座；采用配重的机型，还需核对配重与传动机构状态。

3. 出现异常回弹、下滑或断裂声时停用报修。不要自行增减弹簧圈数、卸配重，也不要脱开驱动后测试门能否悬停。

6类故障与排查重点对照

下表用于整理报修信息，不能替代现场检测；同一种现象可能对应多个故障。

报修时一并提供门体全景、电机与控制器铭牌、故障代码，以及遥控器和墙面按钮的反应。本文针对普通电动卷闸门；涉及防火卷帘时，不要按本文自行改动消防联动或控制设置。

参考资料

[1] GfA ELEKTROMATEN：Fault guide for door controls。查看厂家故障指南 采用安全输入、运动故障与运行参数相关条目；具体代码仅适用于指南所列控制器。

[2] DBCI：Operation & Maintenance Manual。查看厂家维护说明 采用门体平衡、弹簧张力、外观检查及专业维修边界说明。

[3] CornellCookson：6 Common Rollup Door Problems and How to Fix Them。查看厂家故障说明 采用按钮与遥控、导轨卡阻、弹簧及电机异常相关内容。

文中插图为示意图，不同门型的结构与控制逻辑，以对应产品说明书和现场复核为准。
